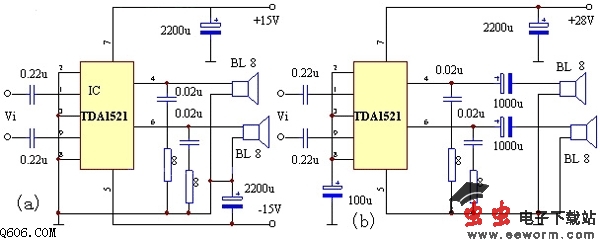

需要注意是的：
1.必须加装散热板，不小于200mm×100mm×2mm。
2.只要变压器功率够大、散热迅速，效果会很好。
3.切不可将输出端与输入端相连，否则迅速烧毁集成块。

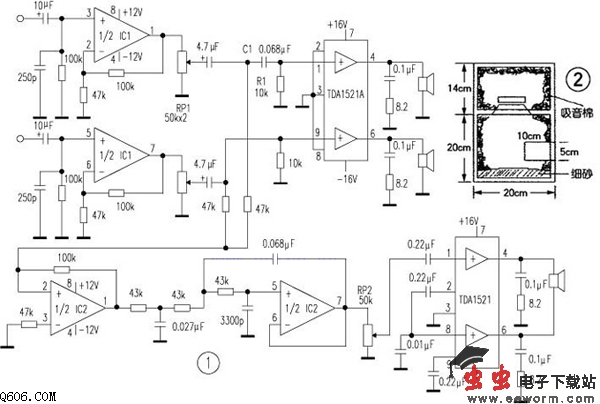

TDA1521制作漫步者2.1低音炮电路图，本功放元件少、制作简单、音质好，非常适合装入有源音箱内。效果理想，成本也低，非常适合初学者制作。
功放ＩＣ选用ＴＤＡ１５２１，当电源电压为±１６Ｖ时，输出功率为１２Ｗ×２，此时失真度仅为０．５％，并具有开／关机静噪功能。本电路装设有等响度补偿电路，用来改善小音量时高低音效果。Ｗ是带中心抽头的双联八脚电位器，与Ｃ１、Ｒ１、Ｃ２接成等响度控制电路，电路如下图。
制作时的注意事项：１．ＴＤＡ１５２１的散热片绝对不能接地，否则开机必损ＩＣ！应在ＩＣ与散热器间加云母片绝缘，并加适量导热硅脂，再将散热器接地。２．电位器Ｗ阻值为１００ｋΩ，其外壳需接地。３．从滤波电容到ＩＣ的⑤、⑦脚间电源连线尽量短而粗，可在印板铜箔上堆一层锡。
制作完成后试音，将音量电位器开至最大，贴近喇叭几乎听不出噪声。用ＣＤ机来试，连接落地音箱时，与先驱Ｍ－８５０功放比，除功率稍小以外，音质令人满意，表现人声非常清晰，毫不含糊。
