555构成的花盆缺水告知器电路图

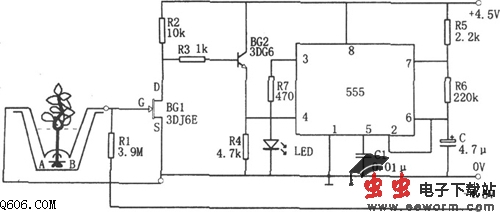

    图中所示为花盆缺水告知电路。该电路由两湿度探极A、B，多谐振荡器，发光二极管LED等组成。其中振荡器由555和R5、R6、C等组成，其振荡频率为f=1.44／(R5+2R6)C，图示参数对应的约为1Hz。

    当花盆中不缺水时，A、B间电阻较小，BG1的栅极G到电路地的电压接近于0V，使N沟道结型场效应管BG1导通，相应BG2截止，其射极电位为0V，555因4脚为低电平而处于非触发状态，3脚输出低电平。

    当花盆缺水时，A、B间电阻增大，BG1因栅极G电位接近于负压而截止，BG2导通，相应BG2的射极电位升高。当电位升到使555 4脚电位为高电平(>0.4V)时，振荡器起振，由3脚输出的振荡信号驱动发光二极管LED发出1Hz的闪光，以告知该浇水了。

    若在3脚换接1只小喇叭,同时将R5、R6或C减小，以使振荡频率f适合听觉，则同样也起到提醒作用。
