一级音频的直接变频接收机混频器电路图

📅 发布时间:2013-09-16 14:10 👁️ 浏览:1 🏷️ 标签: 音频 直接变频 接收机 混频器

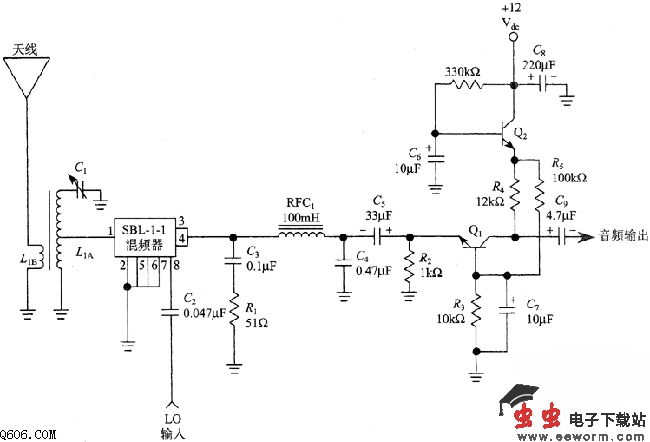

    如图电路是另一种简化的设计(原始的设计包括QRP发射机和DCR)。前端电路包括一个射频变压器以及一个调谐次级线圈(L1A)。次级线圈由电容C1调至谐振,并且在50Ω处有接触,是为了与双平衡混频器(DBM:Double Balanced Mixer)的输入阻抗相匹配。



    这里的DBM是
Mini-Circuits SBL-1-1,在原文中DBM是由Lawllen用二极管环形变压器自制而成的。射频信号从DBM管脚1输入(信号电平最高可达+1dBm),本地振荡器信号("VFO IN")通过电容C2进入管脚8。VFO/LO信号必须达到+7dBm。
