电脑麦克风电路图

  连接电脑的声卡一般都有一个麦克风输入、扬声器输出、线路输入和输出。麦克风输入设计的动态阻抗话筒只在200～600欧的范围。拉扎尔已经适应声卡使用一个共同的驻极体麦克风使用这种电路。他提出了一个复合放大器使用两个晶体管。

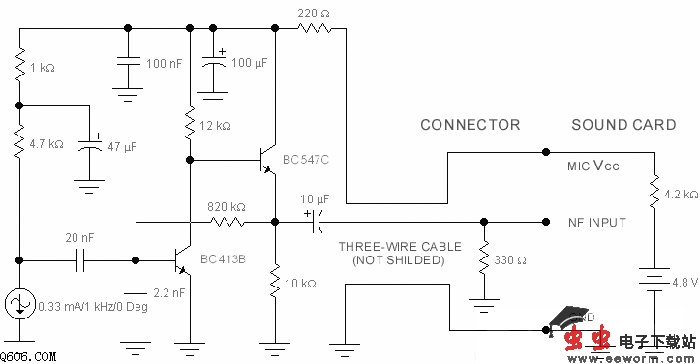

BC413B运作提供一个轻微的刺激信号的麦克风共发射极。其次是一射极跟随器使用BC547C。因为麦克风和电路和电池需要将一些来自声卡的距离，该电路和屏蔽电缆确保以最小的噪声信号拾取清洁低输出阻抗。
