变形的半桥式变换器电路图

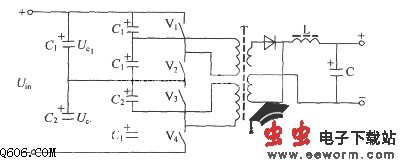

　　对于高压输入，大功率输出的情况下，一般采用如图所示的电路方式。在电路中，开关器件V1、V2为一组，V3、V4为一组，双双串联，可减少单管耐压值。在实际应用电路中开关器件V1、V2、V3、V4可采用双管或多管并联，可解决大电流输出问题。共用变压器可提高变压器利用率，并具有抗不平衡能力。在变形的串联型半桥式功率变换电路中，V1、V2或V3、V4每只开关管的最大耐压值仅为Uc1或Uc2值，如果C1=C2，则Uc1=Uc2=Uin/2值，因此可以选择降低耐压的开关管。另外V1、V2、V3、V4可以采用多管并联方式工作，增大输出电流的容量；对于变压器T可以工作在正反方向，大大地提高了变压器效率。鉴于上述优点，该电路得到了较广泛的应用，特别是在高电压输入和大功率输出的场合，其应用越来越普遍。
