简单而实用的直读式湿度计电路图

📅 发布时间:2013-09-16 09:00 👁️ 浏览:5 🏷️ 标签: 湿度计 电路图

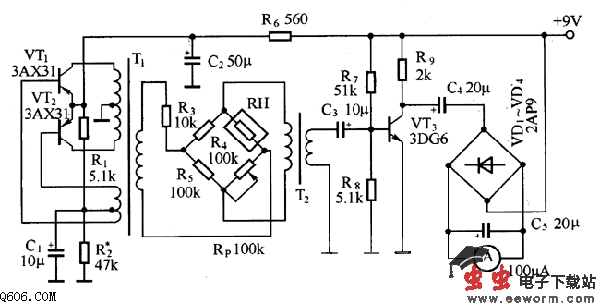

    如图所示的是直读式湿度计电路,其中RH为氯化锤湿敏电阻器。由VT1、VT2和T1等组成测湿电桥电源,其振荡频率为250-1000Hz。电桥的输出信号经变压器T2、C3耦合到VT3,经VT3放大后的信号由VD1-VD4桥式整流后输入微安表,指示出由于相对湿度的变化而引起电流的改变。经标定并把湿度刻划在微安表表盘上,就成为一个简单而实用的直读式湿度计了。
