LM4912左、右双声道的放大电路图

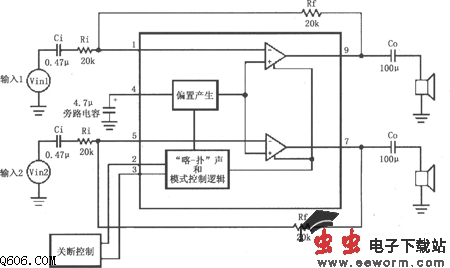

如图所示为LM4912用于双声道的放大电路。左、右声道音频信号分别输入LM4912的1、5脚，经过内部放大器放大后分别由9、7脚输出，经过耦合电容Co加到各自声道的扬声器上。放大器的最大功耗PDMAX=VDD2／2π22RL。(输出电容耦合模式)。LM4912的2外接关断控制，当2脚接VDD时允许工作；接低电平时禁止工作，降低芯片功耗。LM4912的3脚为静噪控制，当3脚接VDD时禁止工作，以消除转换引起的“喀-扑”声；接低电平时允许工作。 <script language="JavaScript"> function resizeImage(evt,obj){ newX=evt.x; newY=evt.y; obj.width=newX; obj.height=newY; } </script>
