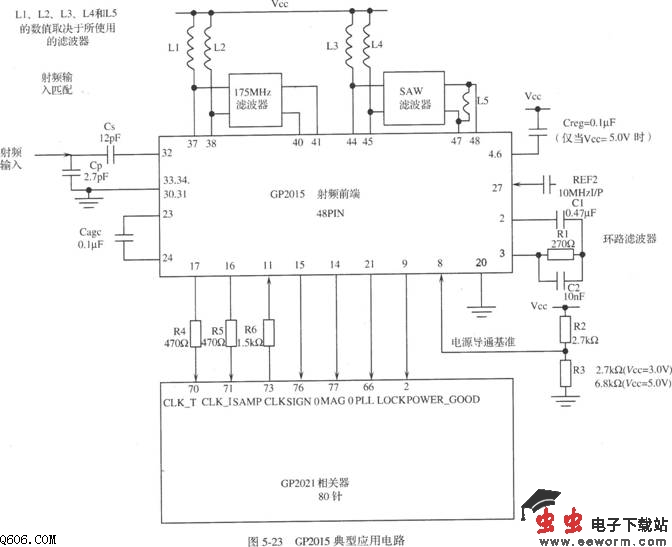

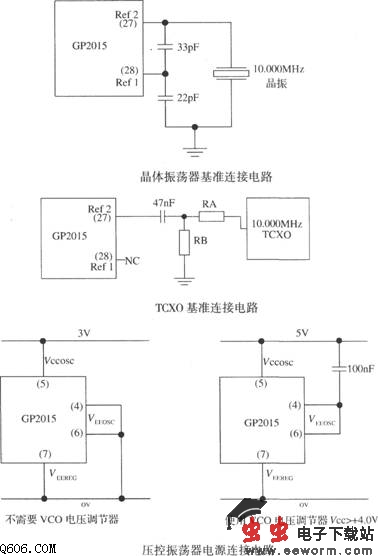

基于GP2015的GPS接收机射频前端电路图
基于GP2015的GPS接收机射频前端电路图
发布时间:
2013-09-16 03:20
浏览:
17
标签:
2015
GPS
GP
接收机
GP2015是一个GPS接收机射频前端电路,提供一个低功率、低成本和高可靠性的GPs射频前端解决方案。与GP2010性能相同,采用TQFP-48封装,工作电源电压为3V~5V,功耗200mW(3V电压)。Ll(1575.42MHz)C/A(Coarse-Acquisition)码信号通过天线和低噪声放大器输入到GP2015,GP2015输出是一个2bit的数字信号。GP2015包括一个片上合成器、混频器、自动增益控制(AGC)和一个提供符号和量级数字输出的量化器,构成一个完整的GPS接收机射频前端电路仅需要极少的外部元件,可以与GP2021 12信道GPS相关器和GP4020 GPS基带处理器配套使用,适合C/A代码全球定位的卫星接收机、时间标准、导航和测量应用。
