单端四声道功放电路图

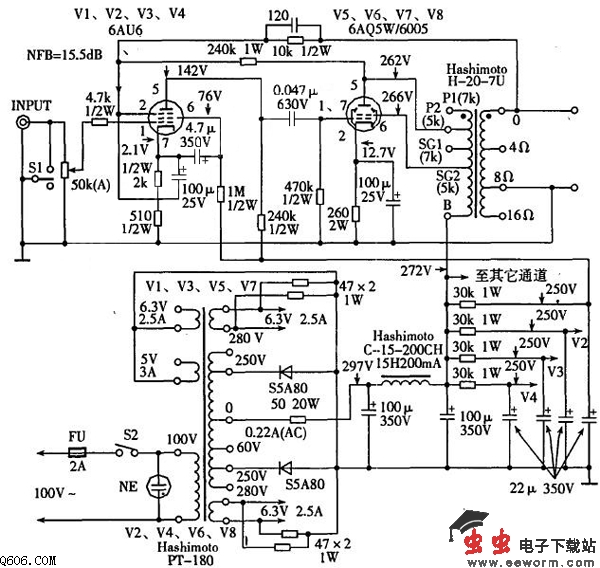

    6AQ5W/6005UL单端四声道放大器电路原理如图所示。图中仅画出—个声道。4个声道统—使用一只电源变压器供电压放大部分使用东京光音的4CP-2508-SA型4连音量电位器，同时调整4个声道音量。输出级采用听感较好的UL型电路。

    NFB回路分两路，一路是由输出管的屏极经240kQ电阻到初级管的阴极，反馈量为6dB，另一路取自于输出变压器次级81"1处，反馈量为9．5dB。
