CD4541镉镍电池自动充电电路图

发布时间：2013-09-16 01:30 浏览：25 标签： 4541 CD 镉镍电池自动充电

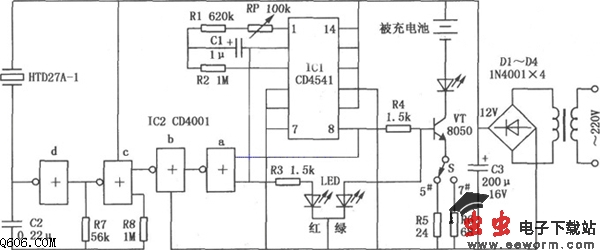

如图所示是CD4001/CD4541构成的镉镍电池自动充电器电路。

本电路是专为5号、7号镉镍电池充电而设计的，具有自动充电、恒流充电的特点。电路如图所示。接通电源后电路即开始工作，内部计数器对振荡器进行计数，直到计数计满后，IC1的8脚输出电平发生翻转而停止计数。如10脚M端接高电平，则计满后8脚翻转，然后再计数，计满后再翻转如此循环。
