智能液晶显示超声波测距仪电路图

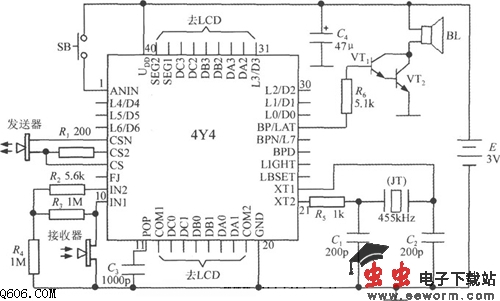

    如图所示是智能液晶显示超声波测距仪电路，由4Y4构成单片液晶显示测距仪。该仪表主要包括超声波发送器、接收器、LCD显示器、按钮开关和蜂鸣器(或扬声器)，为了简化引线，4Y4直接焊在LCD显示板的背面。4Y4的第2～4脚、第8脚、第23～26脚和第28～30脚不用。R1为发送电路的限流电阻。R2～R4为接收放大器的外部元件。C3为开机自动复位电容。晶振电路采用廉价的455kHz压电陶瓷滤波器来代替石英晶体(JT)，C1和C2为振荡电容。SB为按钮开关。C4为电源退耦电容。4Y4只能驱动压电陶瓷蜂鸣器或微型讯响器，为了驱动扬声器，还需要增加～级达林顿管(VT1、VT2)作为功率放大使用。R6为VT1的限流电阻。

    根据实际需要，4Y4还可接外部发送电路或接收电路。例如，密封防水型超声波探头的灵敏度只有普通探头的1／10，不加外部收发器时只能测量50cm的距离，增加扩展电路后可提高接收灵敏度，满足水下测距的特殊要求。
