OPA2111构成的均衡立体声前置放大电路图

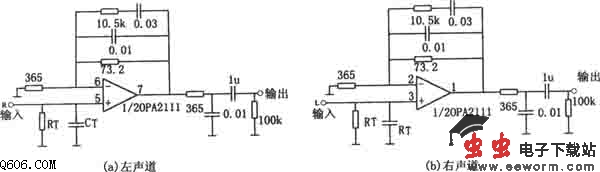

如图所示为均衡立体声前置放大电路。图(a)为左声道前置放大电路，图(b)为右声道前置放大电路。该电路采用了双运放OPA2111。左、右声道分别使用双运放OPA2111中的一个运放。因而左、右声道之间具有良好的匹配性(增益相差3dB，偏流相差0.5pA，漂移相差±0.5μV／℃)，用于构成均衡立体声前置放大极为适当。由图可知，左、右声道电路完全相同，电路中的电容0.01μF、0.03μF和1μF均起改善音质的作用，半可变电容CT的调整范围约为0.01～0.047μF。图示电路的中频增益约为26dB。
