超声波测距仪电路图
超声波测距仪电路图
发布时间:
2013-09-15 13:50
浏览:
38
标签:
超声波测距仪
电路图

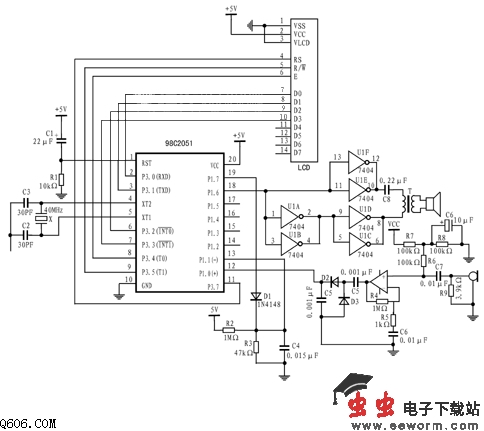

如图是超声波测距仪电路图,
AT89C2051
通过外部引脚P1.6输出脉冲宽度为250μs,载波为
40kHz
的10个脉冲的脉冲群,以推挽形式加到
变压器
的初级,经升压变换推动
超声波
换能器
发射出去。在发射的同时,P1.7输出一个高电平启动,给电容C4充电。发射结束时高电平翻转为低电平,C4开始对R2、R3组成的
分压器
放电并输出到
比较器
的负端。超声波接收换能器将接收到的障碍物反射的超声波送到
放大器
进行放大,这是一个高增益、
低噪声放大器
,在对放大后的信号进行检波后将检测回波送到比较器的正输入端。发射时P1.7输出的电平可以抑制比较器的翻转,这样就可以抑制
发射器
发射的超声波直接辐射到
接收器
而导致错误检测。
