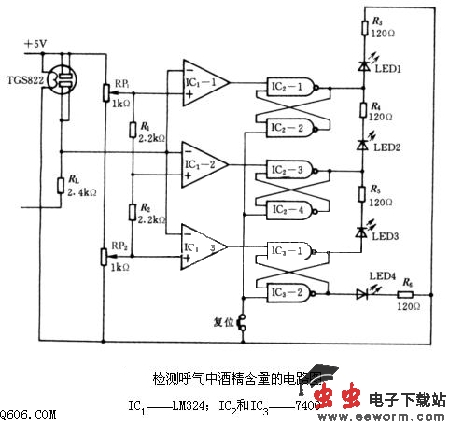

监测酒精气体浓度的传感器电路图

    陶瓷气敏传感器可用于分析酒精蒸汽的含量。传感器与相应的电路配合能够检测血液中的酒精含量。其工作原理非常简单，如果血液中含有一定比例的酒精成分，那么它必定会发散到空气中来，血液中酒精浓度越高发散在空气中的比例也越大。如果用含有一定浓度酒精的空气喷吹传感器，传感器的电阻将发生与酒精浓度相应的变化，这个变化可以用合适的测量电路鉴别。电路由稳压直流电源+5V供电。传感器负载电阻上的输出电压反相加载到三个运算放大器的输入端，三者互联成比较器。实际上，电阻R1和R2是基准电压的发生器。基准电压的上限由可变电阻RP1设定，而下限则由RP2设定。

    接通电源，并按下复位电钮后，触发器进入逻辑O的状态。这时，发光二极管LED1～LED3不发光。当酒精蒸汽作用在传感器上时，负载电阻上的压降开始变化(逐渐升高)。这些分立的比较器顺序工作的结果导致相应的触发器开启，因而与它们相接的LED点亮。如果酒精蒸汽停止对传感器作用，那么负载电阻上的电压将缓慢下降。按动复位钮后，恢复到起始状态。

    为了补偿温度和湿度对传感器特性的影响，同时为了获得更高的精度，建议使用热敏电阻和(或)湿敏传感器对电路进行补偿。
