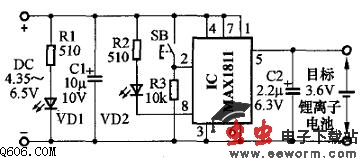

自制USB接口供电的手机电池充电器电路图

该电路的充电电流有100mA (图中开关SB断开时)、500mA(图中开关S闭合时)两挡可供选择。电路允许的MAX1811的第1脚按图连接时，最高充电电压为4.2V；第1脚与电源负端连接时，最高充电电压为4.1V。一旦达到最高充电电压时，充电电流就急剧减少，并维持最高充电电压不变。图中，VD1作为电源指示，VD2作为充电指示，灯亮表示正在充电，灯灭表示充电结束。
