SGZ07声、光构成的控制报警电路图

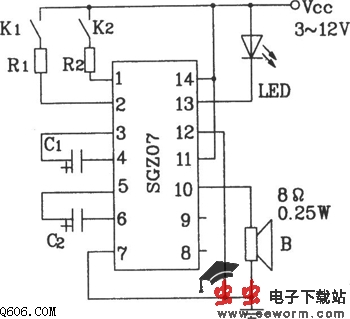

如图是由SGZ07声、光报警集成电路构成控制报警电路。

图中可通过控制K1、K2的通、断可使电路工作于双频声、光报警电路。若将电路中的R1、R2换成相应热敏电阻（实测值），则可实现温度控制报警电路。 <script language="JavaScript"> function resizeImage(evt,obj){ newX=evt.x; newY=evt.y; obj.width=newX; obj.height=newY; } </script>
