MAX6698构成的7通道智能温度传感器电路图

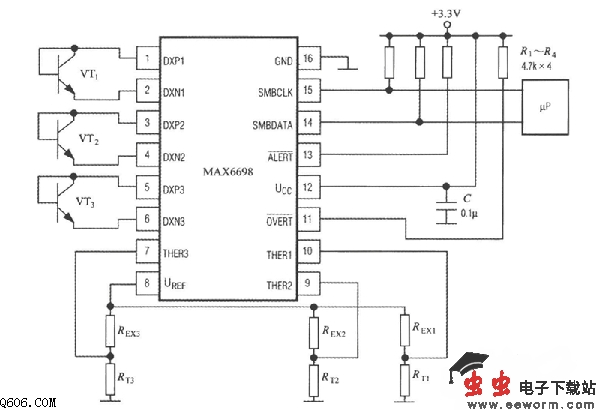

　　电路如图所示:MAX6698最多只能配3只测温晶体管(VT1～VT3)和3只热敏电阻(RT1～RT3)。内部基准电压源UREF经过电阻REX1～REX3分别给3只热敏电阻供电，热敏电阻上的压降则分别送至THER1～THER3引脚。测温晶体管可选用CMPT3904、SST3904、KST3904-TF、SMBT3904、 FMMT3904CT-ND等型号。
