阀门控制用温度调节电路图
阀门控制用温度调节电路图
📅 发布时间:
2013-09-15 02:00
👁️ 浏览:
0
🏷️ 标签:
阀门控制
温度调节
电路图

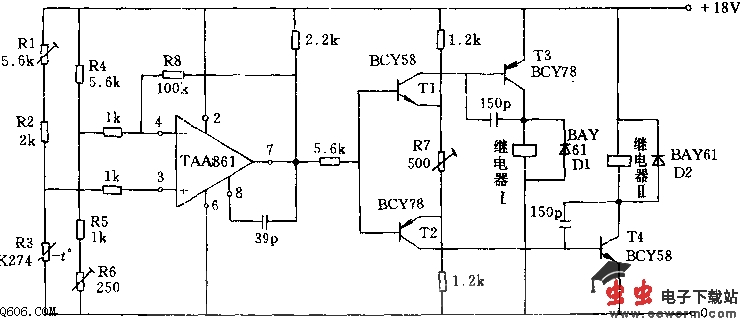

该温控电路可以控制220V伺服电机左转或右转,其静止范围可以调节。电路中反馈放大器TAA861控制推挽级的基极,开关管T3和T4分别控制各自的继电器使电机左转或右转。
温度测量采用R1~R6的桥式电路,传感器为K274热敏电阻,利用电位器R1可以预选给定温度。
主要技术数据:工作电压:18V;温度范围:25~95摄氏度;传感器最高允许温度:200摄氏度;在电源电压波动正负10%时的温度偏差:<0.1摄氏K;可调整的静止区域:0.2~1摄氏K。
