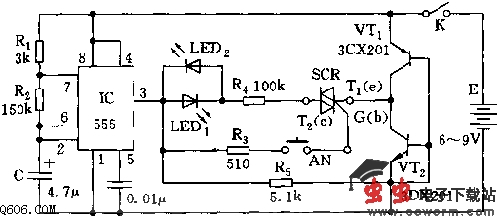

555可控硅快速测试器电路图
如图所示，测试器由一个脉冲信号源和闭合导通环路及LED器件等组成。555和R1、R2、C组成一个无稳态多谐振荡器，振荡周期T=0.693（R1+2R2）C。
图示参数的振荡频率约为1Hz左右。由于R1=3k欧，阻值小，故t充=0.693（R1+R2）C,与t放=0.693R2C十分接近，即占空比接近1：1。测试时，插上可控硅，LED1、LED2应无光，否则说明T1、T2两极已短接。当按下AN，555输出呈高电平时，LED1、R4、SCR、VT2呈闭合回路，LED1发光；负并周（3脚呈低电平）时，VT1导通，LED2发光，说明该可控硅是好的。
图示参数的振荡频率约为1Hz左右。由于R1=3k欧，阻值小，故t充=0.693（R1+R2）C,与t放=0.693R2C十分接近，即占空比接近1：1。测试时，插上可控硅，LED1、LED2应无光，否则说明T1、T2两极已短接。当按下AN，555输出呈高电平时，LED1、R4、SCR、VT2呈闭合回路，LED1发光；负并周（3脚呈低电平）时，VT1导通，LED2发光，说明该可控硅是好的。
