适合fu50胆机的高压延时电路图
适合fu50胆机的高压延时电路图
📅 发布时间:
2013-09-14 22:30
👁️ 浏览:
0
🏷️ 标签:
fu
50
胆机
电路图

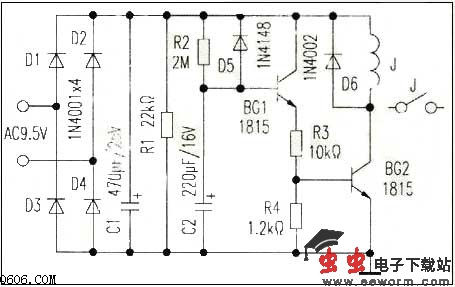

该电路特别适合FU50胆,电路原理如图。它可延时2分55秒,乍一看它和普通延时电路没什么区别,但它多了R1和D5组成的泄放电路,区别在于此。当关机时电路断电,电解电容C2上所充的电压通过二极管D5加到电源正极,又经泄放电阻R1流到电源负极。D5内阻很小可视为短路。同时滤波电解电容C1上所充的电压也经R1放电。此时C1、C2相当于并联,其容量为二者之和,放电时间由它们的和与R1的乘积决定,约为12.54秒。实测约13秒,C2上的电压即降为零。因此该电路可保证在短时间内,重复开机,高压也可起到延时作用。
如果在C2上并联电阻,其放电时间竟长达数分钟。同时并联电阻对C2有分流作用,延时时间短,仅几十秒,过不到对FU50的保护作用,更不用说短时间内重开机了。
该电路的放电时间还可以做得小些,改变R1和C1的数值,可进步缩短放电时间,但也不能太小,以免增加耗电和电源纹波。当R1用10k欧,C1用100uF时,放电时间约为2秒,可根据需要自己掌握。这是一个小的实验,希望对音响发烧友有所帮助。
