过压保护电路图
过压保护电路图
发布时间:
2013-09-14 16:40
浏览:
27
标签:
过压保护
电路图

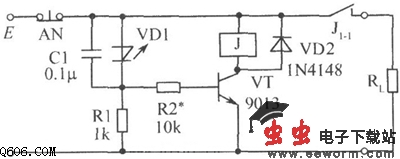

如图所示是一种过压保护电路。当外电压E未超过设定的电压Vs时,负阻发光二极管VD1截止,VT因无基极电流也截止,继电器J不吸合,其常闭触头J1-1闭合,给负载RL供电。当外电压E一旦超过设定电压Vs时,VD1由截止为导通,VD1发光表示电压过压。其流过VD1的电流提供VT基极电流,VT导通,J吸合,常闭触头J1-1断开,切断负载的供电,起到保护作用。在外电压E恢复到Vs以下时,要按一下复位按钮AN,使VDl截止,VT截止,J释放,恢复向负载供电。与VD1并联的电容C1是抗电磁干扰的,可在0.01μF~0.1μF范围内选取。
