药片自动数片机用光敏线路图

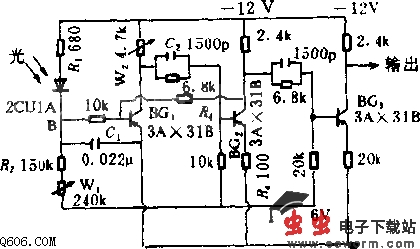

   如图所示，无光照时，B'点电位是6V，BG1截止、BG2导通、BG3截止、输出电平为-12V。有光照时，由BG1、BG2组成的施密特触发电路开始翻转，BG3导通，输出接近零电平。
  调节W1可改变门限电压，调节W2可改变鉴别电压值，即改变灵敏度的高低。R4是正反馈电阻。当BG1即将导通，而BG2截止时，R4可使BG1加快导通，提高了线路的稳定性。C2是加速电容，Rc为发射极稳定电阻。
