高Q值带通滤波器电路图
高Q值带通滤波器电路图
发布时间:
2013-09-14 09:10
浏览:
57
标签:
Q值
带通滤波器
电路图

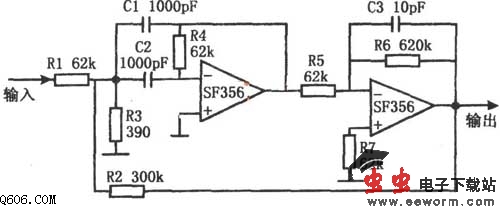

如图所示为高Q带通滤波电路。该电路采用两块高输入阻抗运算放大器SF356,其中第一级作为普通的单级滤波器,其Q值较低,R3取值较小,信号衰减较大,放大倍数小。但是第二级反相比例放大器具有10倍的放大倍数,而且通过R2到第一级输入端,引入一定量的正反馈,这样就提高了整个电路的Q值,因此该滤波器具有较好的选频特性。
