光电信号接收电路图

📅 发布时间：2013-09-14 07:40 👁️ 浏览：2 🏷️ 标签：光电信号接收电路图

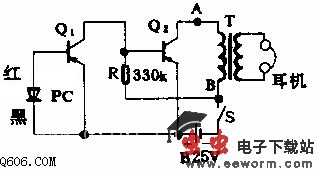

如图所示，本电路采用一个IR-B2M型的光电池接收光信号。光信号可以是可见光或红外光，以发光二极管或半导体激光器作光源时，调制频率以(0.5～2.0)kHz为佳。当光照射光电池时，产生的交变电压通过Q1、Q2放大，再经过一个与耳机阻抗相匹配的输出变压器，就可以用耳机清楚地听到声音。
