鸣铃检波电路图 - 基础电路

鸣铃检波电路图

📅 发布时间：2013-09-14 06:30 👁️ 浏览：0 🏷️ 标签：检波电路图

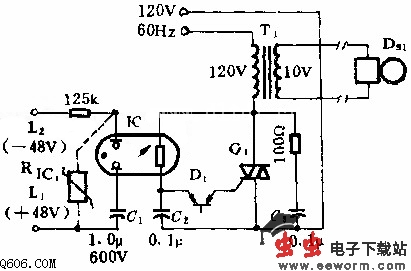

如图所示。使用氖光灯和光敏电阻的光隔离器作为电话线和铃间的接口。氖光灯在100Vac振铃信号时能可靠发光，同时C1产生隔离，以防电话线发声时，在电池电压范围内的保持电压闩锁线路。假如使用了压敏电阻RLc1，电容器的额定电压可降到400V。可控硅开关Q1与线变压器初级串联提供了电话系统对20Hz振铃频率的同步。
