光传输检测电路图

📅 发布时间：2013-09-14 03:40 👁️ 浏览：3 🏷️ 标签：光传输检测电路图

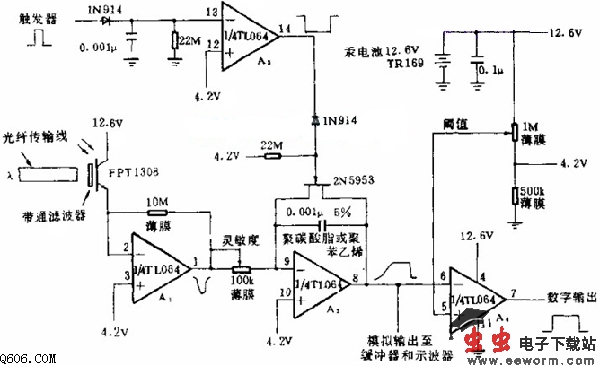

本电路中，光敏晶体管和四运算放大器起着总能量检测器的作用，用以检测通过光缆通信系统传输的脉冲式光信号的总能量。如果信号源的光强度保持不变，那么，这个电路可以用来检查和比较长的光纤的状况，也可用来检测光强度的变化和脉冲宽度的变化。如果最小脉宽为10(μs，则在1×10-5～10×10-5J/cm的范围内，本电路对光强度的响应是线性的。A2起着RC积分器的作用，其输出电压与接收到的总光能成正比。A4用来与固定电平做比较。
