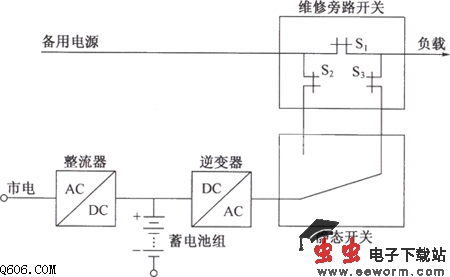

静态开关的单相转换型UPS电源主电路图

    UPS电源依据逆变器组合方式可分为转换型和并机型，设置静态开关的单相转换型UPS电源主电路框图如图所示。由图可知，当市电正常时，以逆变器输出作为主用电源供给负载。为了便于维修，设置了一个手动维修旁路开关，即检修时先让旁路开关S，闭合，然后使S2、S3和静态开关断开。改由备用电源向负载供电，则UPS系统与旁路系统脱离，此时便可对逆变器、静态开关做维修。当逆变器作主用电源时，先合上静态开关和旁路开关S2、S3，再断开S1。
