声光电子门铃原理电路图

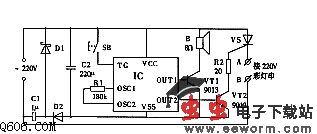

    声光电子门铃是为家中听力不好的老人或聋人特别设计的一款新型电子门铃。如图是声光电子门铃电路原理图。IC有2路输出信号：OUT1经过三极管VT1放大后推动扬声器B发出音乐声；OUT2通过VT2和电阻R2触发可控硅VS导通工作，带动彩灯串闪亮。当来访者按动门铃按钮时，彩灯伴随着音乐声同步闪烁。这种彩灯音乐门铃，同样适合普通家庭或办公室等场合使用，特别是逢年过节，更可增添节日气氛。
