漏电保护开关电路图
漏电保护开关电路图
发布时间:
2013-09-13 22:20
浏览:
30
标签:
漏电保护
开关电路图

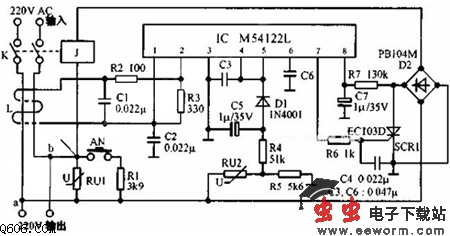

如图所示的多功能漏电保护开关利用日产专用集成电路M54122L,可以组成多功能漏电保护开关,对漏电和触电情况时,穿过电感线圈中火线和零线产生的磁场相互抵消,在线圈上不产生交流电压。当出漏电或触电时,线圈产生电压,7脚产生高电平而触发可控硅,使继电器动作切断电源。过压保护由Ru1、Ru2、Ru4、Ru5、D1组成。压敏电阻Ru1用于吸收雷电或中线故障等引起的过电压。当电源电压增大,Ru电阻变小,R5上电压增大当电源电压等于275V时,R5上电压约为1.8V经R4、D1进行触发保护。
