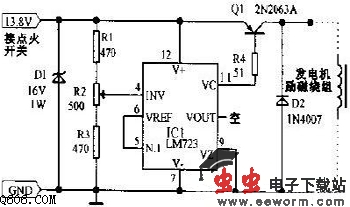

LM723组成的汽车稳压器电路图

  如图是LM723组成的固定电路汽车稳压器电路，它可代替汽车中利用发电机系统组成的机电式充电稳压器，性能优于后者。它使12V的铅-酸电池不致充电不足或充电过量，因而延长了电池的寿命。电路中LM723用作开关稳压器，用于控制发电机的励磁电流。R2的阻值要经过调节，使得充电电压能够维持在汽车标准电池的满电压13.8V。Q1为2N2063A(SK3009)、10A、PNP三极管。
