555低功耗单稳电路图

📅 发布时间：2013-09-13 13:10 👁️ 浏览：3 🏷️ 标签： 555 低功耗单稳电路

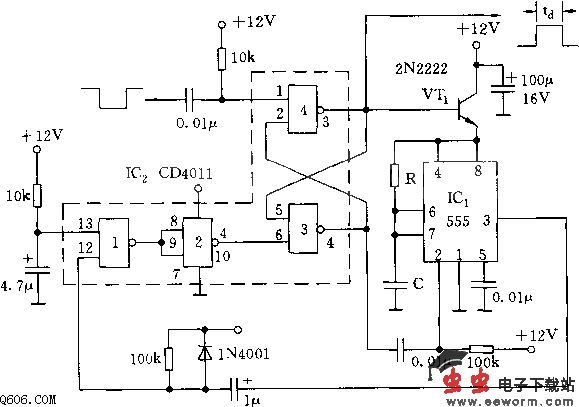

如图所示，电路包括一支四2输入端与非门CD4011和一支CMOS型555，因而不管是静态或输出高电平定时期间，消耗功率极小。CD4011的门3、门4组成RS触发器。由于整个电路呈闭合环路，定时脉冲宽度取决于RC时间常数，即Td=1.1R1C1.
