555逻辑测试笔电路图

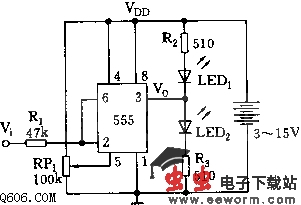

  如图所示是555简易逻辑测试笔电路。测试笔以555为核心，将它接成施密特触发器，用于测试数字电路的逻辑状态。
  555的2、6脚并接，当输入信号电平为“0”时，555置位，LED2亮；当输入为“1”时，LED1亮。例如，当Vdd=4.5V时，测量TTL电路，调节RP1，使5脚电位在2.4V，则施密特触发器的R端（6脚）触发电平为2.4V，S'端（2脚）电平为1.2V。当输入电平高于2.4V时，LED1点亮；低于1.2V时，LED2亮。
  本电路用于工作电压为-24V的PMOS电路的测试。
