555三态声光逻辑笔电路图

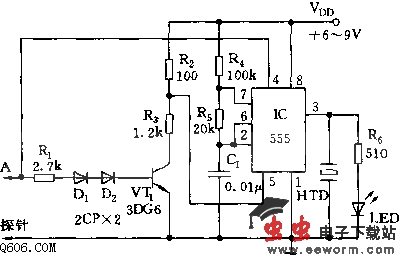

  如图所示，555和R4、R5、C1等接成可控多谐振荡模式，它的强制复位端4脚接探笔，控制端5脚外接电平的高低与输入的逻辑电平有关。当探针A悬空时，VT1截止，加至5脚的电压为Vdd，555多谐电路不起振，3脚呈高电平，LED亮，无声；当探针A为逻辑“1”时，VT1饱和导通，5脚电位低于Vdd，555振荡，振荡频率取决于R4、R5和C1的值。图示参数的振荡频率约为1000Hz，发出声光信号；当探针A为逻辑“0”时，4脚由于为低电平，555被强制复位，无声无光。
