CS37-2机显像管馈电电路图

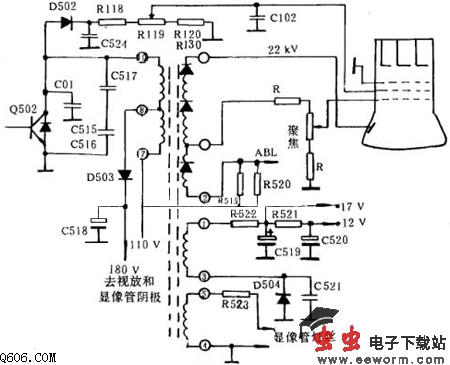

    如图是海燕CS37-2型彩色电视机的显像管馈电电路图。 灯丝电压由行回扫变压器④、 ⑤绕组经限流电阻R523供给。 加速极电压则由D502对逆程反峰脉冲整流, 经C524滤波后由R118、 R119、 R120、 R130分压后供给, 高节R119可调节电压的大小。 聚焦极电压和阳极高压由多级一次升压绕组供给, 其中在三分之一处抽头, 经电阻分压后供给聚焦极。 聚焦微调电阻也封在变压器里, 只露一个旋柄在外。 聚焦电压由一根高压引线直接引到显像管管座的聚焦极引出端且封闭较好。

    阳极高压由全部高压绕组供给, 由高压引线带一圆帽钩挂套吸在显像管锥体的高压嘴处。 显像管电子束电流是随画面内容大幅度变化的, 故要求高压电源调整特性要好, 否则将引起光栅幅度变化, 聚焦和会聚也会恶化。为此, 有些电视机加有高压稳定电路。
