NE555引脚图及ne555电路应用
NE555引脚图及ne555电路应用
发布时间:
2013-09-13 02:20
浏览:
14
标签:
555
NE
ne
引脚图
ne555是一种应用特别广泛作用很大的的集成电路,属于小规模集成电路,在很多电子产品中都有应用。ne555的作用是用内部的定时器来构成时基电路,给其他的电路提供时序脉冲。ne555时基电路有两种封装形式有,一是dip双列直插8脚封装,另一种是sop-8小型(smd)封装形式。其他ha17555、lm555、ca555分属不同的公司生产的产品。内部结构和工作原理都相同。
ne555的内部结构可等效成23个晶体三极管.17个电阻.两个二极管.组成了比较器.RS触发器.等多组单元电路.特别是由三只精度较高5k电阻构成了一个电阻分压器.为上.下比较器提供基准电压.所以称之为555.
ne555属于cmos工艺制造.

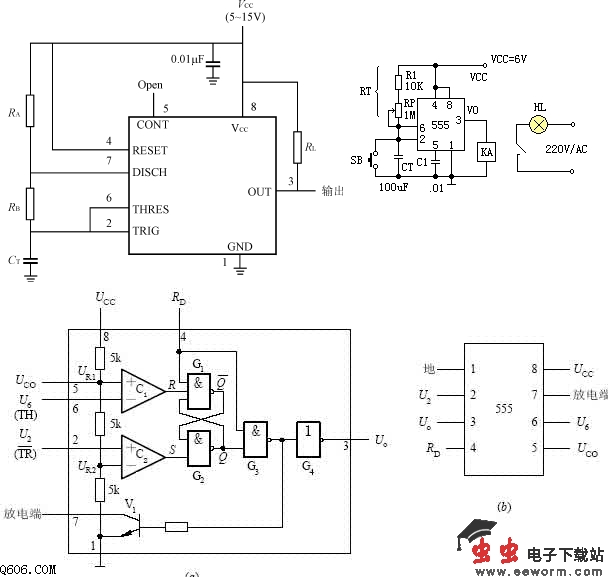

NE555引脚图介绍如下
1地 GND 2触发 3输出 4复位 5控制电压 6门限(阈值) 7放电 8电源电压Vcc
应用十分广泛.
下面是一个简单的ne555电路应用
