555直流电压测量仪电路图
555直流电压测量仪电路图
发布时间:
2013-09-13 01:50
浏览:
19
标签:
555
直流电压
测量仪
电路图

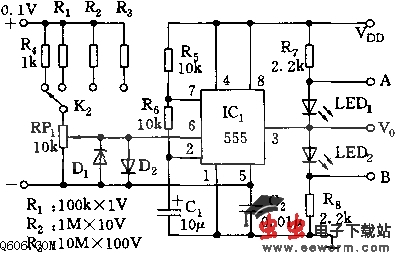

如图所示,555的控制端5脚和阈值端6脚实际上是内部电压比较器I的两个输入端,只要6脚电压高于5脚5mV,则555就会可靠地触发。
将直流电压加至图中的+、-端,若电压高,LED1亮;电压低,LED2亮。改变量程与RP1,当两发光管交替闪亮时,量程乘以RP1指示数,即为被测电压伏数。测量范围有四档:0-1V,0-10V,0-100V,0-1000V。
