采用晶体管DC/DC变换器电路图

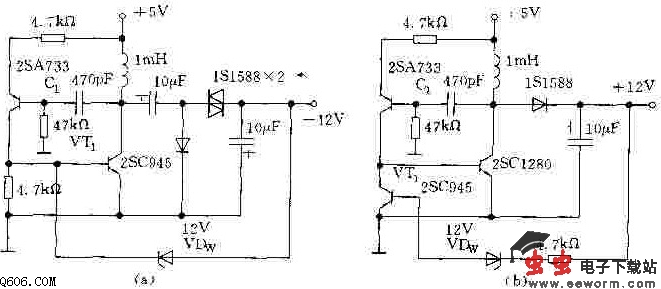

　　下图是采用晶体管构成的小功率DC/DC变换器电路。其中，图（a）是把+5V输入电压变换为-12V输出电压的电路，图（b）是把+5V输入电压变换为+12V输出电压的电路。对于任一电路，若输出电压超过稳压管VDw的稳定电压，就对驱动晶体管VT1施加负反馈，使输出电压保持恒定。因此、输出电压等于稳压管的稳定电压，若改变稳定电压就可以输出电压进行调节。
　　电路不起振时，改变电容C1值即可。输出电流为15~20mA，电压稳定度为5%左右，效率为80%~90%。
