5G317电视机集成稳压器的应用电路图

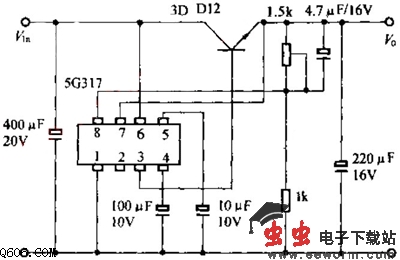

  如图所示是5G317电视机集成稳压器的接线应用电路。在应用中，5G317的最高输入电压应小于25V，5G317的输出电压为10～18V，最大输出电流（不外接调整管）为30mA，内阻《1欧。图示线路输出电流可达2A，调节1.5k欧电位器可以改变输出电压。
  5G317集成电路是双列直插式8脚封装。它是专为9英寸和12英寸转折电视机生产的集成稳压器，具有取样基准、电流放大等部分，外加调整管和少量元件使能方便宜地使用。
