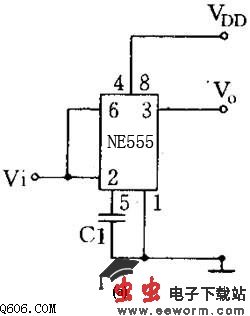

555时基电路图

　　555时基电路是一种将数宇电路和模拟电路巧妙地结合在一起的集成电路。若在同一硅片上集成两个555时基电路，则称为556双时基电路。555时基电路具有以下特点:①定时精度高，工作速度快;②使用电源电压范围宽;③能和数字电路直接连接;④有一定的输出功率，可直接驱动指示灯、小型继电器等;⑤结构简单，使用灵活;⑥工作可靠性高。正因为555时基电路有这么多优点，它在各种电子电路中得到了广泛的应用。
