用LES制作自动干手控制器电路图

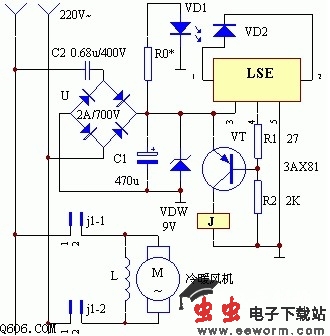

该装置的电路工作原理见图9。平时红外线发光管VD1发射的红外线照射在红外线接收管VD2上，导致VD2的内阻变小，故LSE的④脚此时输出高电平，此时三极管VT截止，继电器J处于释放状态，其常开触点j1－1、j1－2断开，冷暖风机无电源不工作。当人洗完手后，将手伸至VD1与VD1之间，遮挡了由VD1发出的红外线，此时VD2的内阻增大，相当于LSE①、②脚开路，于是 LSE的④脚输出低电平，三极管VT导通，继电器J励磁吸合，其触点断电。冷暖风机应预先接入电网中，并将机器上的“热风”开关揿下。
