胜光牌U形节能灯电子镇流器工作原理

📅 发布时间：2013-09-25 15:10 👁️ 浏览：0 🏷️ 标签：节能灯电子镇流器工作原理

U形节能灯电子镇流器具有功率因数高、

节能、低温低压启动快、无频闪、价廉及重量轻等优点。

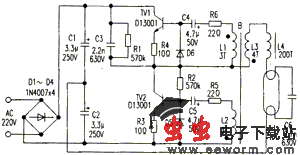

220V交流电源经整流、滤波后，形成330V左右的直流电压通过R1、R2对开关三极管提供正偏电流，使TV2导通；并经高频变压器B耦合，TV1、TV2交替导通，输出方波脉冲电压。此脉冲电压经过电感L、灯丝电阻、电容C6组成的串联谐振电路，在C6两端产生高电压，使灯管在高频高压下点亮。灯管点亮后，L起限流的作用。
