由INA131构成的差分电压

发布时间：2013-08-18 03:30 浏览：1 标签： INA 131 差分电压

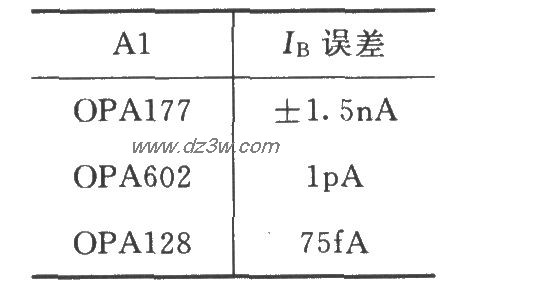

如图所示为由INA131构成的差分电压-电流变换电路。INA131的输出经R及A1构成电流源，因运算放大器输入阻抗极高，偏流极小，与输出至负载的电流相比可忽略不计，因此输出电流Io可以看作是恒定的，只与输入电压和R有关，Io=100VIN／R(增益=100)。A1选型及IB误差见下表。
