XTR112/114三线远程电阻

📅 发布时间：2013-08-18 02:30 👁️ 浏览：0 🏷️ 标签： XTR 112 114 远程

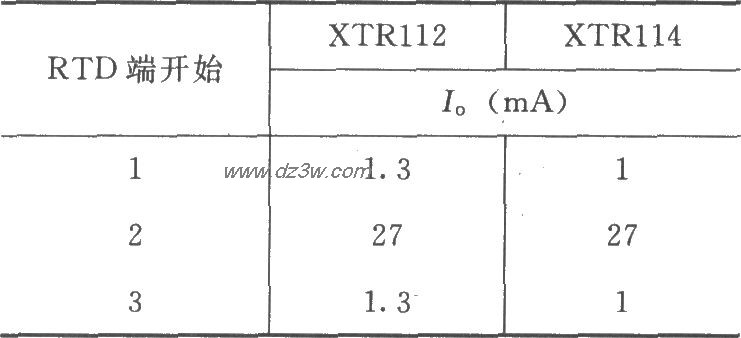

如图所示，RLIN1为线性化提供正反馈；RLIN2提供失调消除电流，用于补偿由于远程RTD线路电阻引起的失调。选择时，应使流过RLIN1和RLIN2的电流相等，因此在电阻上的电压降也相等，形成共模信号，由芯片将此共模信号抑制掉。RLIN1和RRLIN2一般选取精度为1%的电阻，在大多数应用场合都能满足要求。任一RTD开路时的输出电流见下表。
