INA114构成的差动电压-电

📅 发布时间：2013-08-18 02:30 👁️ 浏览：0 🏷️ 标签： INA 114 电压

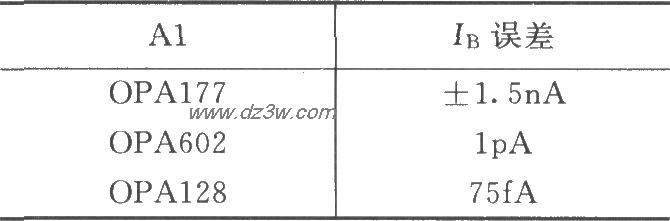

如图所示为差动电压一电流变换电路。INA114输出经由R1及A1构成的电流源，因运算放大器输入阻抗极高，偏流极小，与输出至负载的电流相比可忽略不计，因此输出电流Io可以看作是恒定的，只与输入电压和R1有关，Io=(VIN／R1)×G。A1选型如下表所示。
