INA128／129的信号和电源

📅 发布时间：2013-08-18 01:30 👁️ 浏览：0 🏷️ 标签： INA 128 129 信号

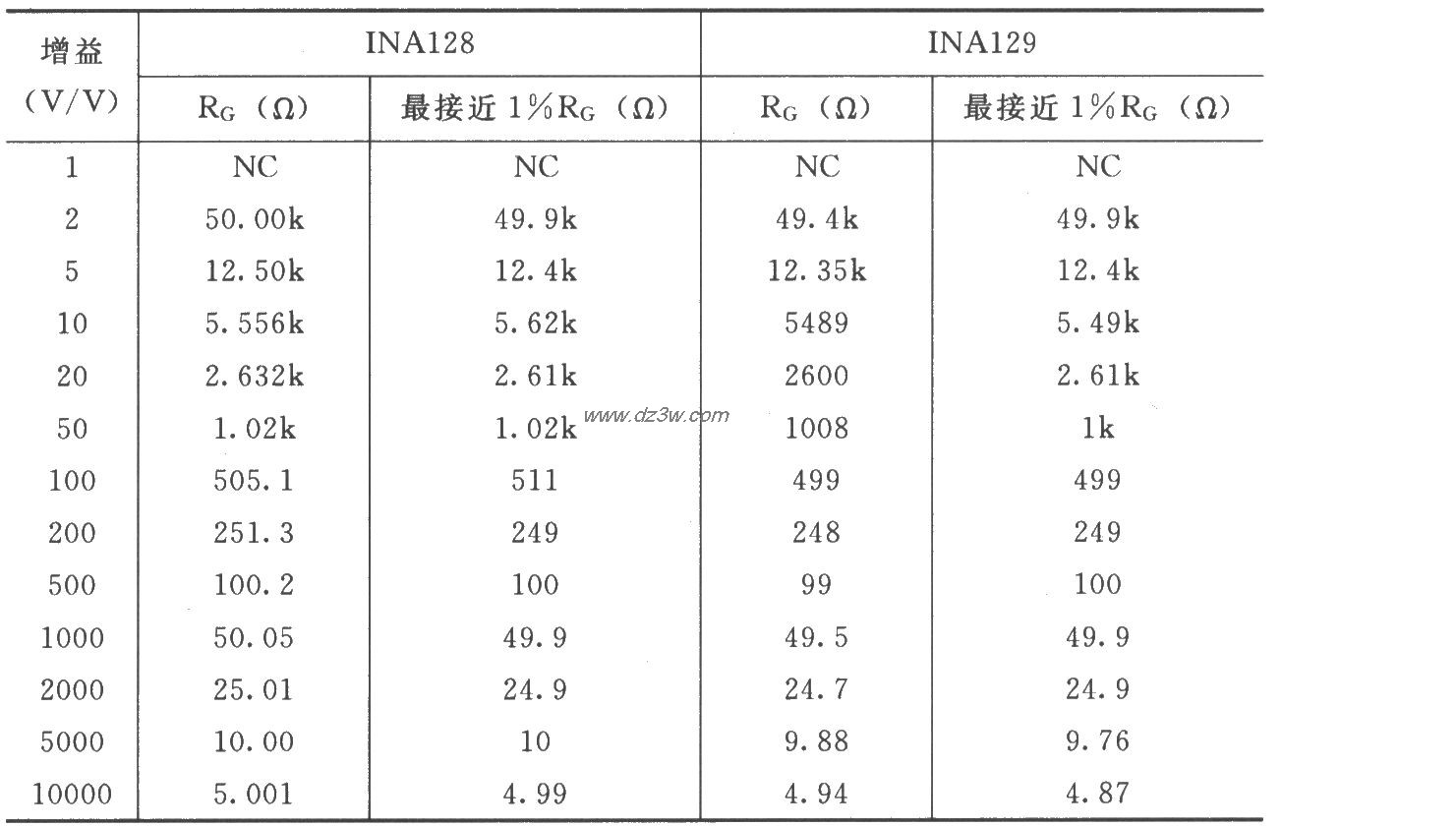

如图所示为1NA128／129的信号和电源的基本连接电路。输出电压是以输出Ref端标准地为基准的，如有8Ω串联电阻，则共模抑制比将下降约80dB(G=1)。增益与RG的选择见下表。增益G=1 50kΩ／RG(INA128)或=1 49.4kΩ／RG(INA129)。50kΩ(或49.4kΩ)是INA128／129内部A1、A2的反馈电阻之和。
