接触式报警器电路图
采用本文介绍的报警器,当人体碰到需要报警的金属物品时。警铃就会长鸣不息,直至按动解警按钮为止。它可以用于保险柜、门锁等需要报警的场合。

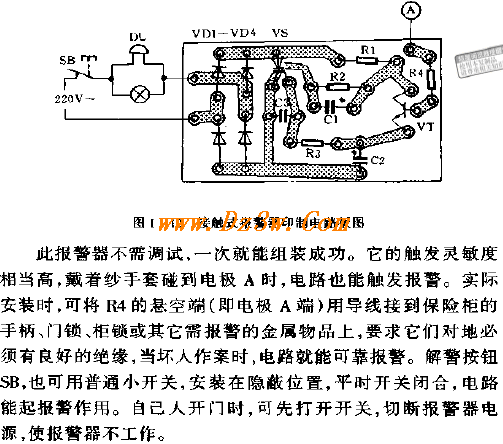

报警器电路如图 l-11 所示。 VD1-VD4 组成桥式整流电路,单向晶闸管 VS 构成主回路。平时 VS 处于关断状态, 220V 交流电经VD1-VD4整流, Rl 、 R2 分压,在 R2 两端建立约 10V 左右电压, Cl 因此被充电。晶体三极管VT因无偏置电压而处于截止状态,电铃 DL 因无电流不工作。
当人手碰到触摸电极 A 时,人体感应到的交流电经 R4 注人飞汗的基极,使飞叮导通, Cl 储存的电荷经VT的c-e 极给电容 C2 充电,因而使 VS 的控制极 G 获得正向触发电压而迅速导通,
