渐亮渐灭照明控制电路

📅 发布时间：2013-09-24 18:00 👁️ 浏览：0 🏷️ 标签：照明控制电路

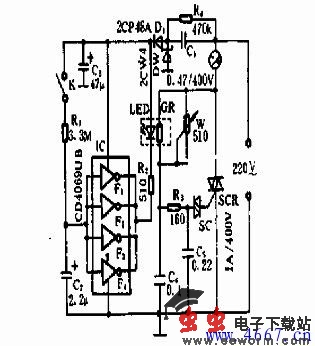

渐亮渐灭照明控制电路

　　工作原理：当K闭合，R1和C2组成延时电路，使C2的电压逐渐升高，LED慢慢发光。这就使得光敏电阻GR阻值慢慢减少，从而使SCR导通角逐渐增大。电灯也就渐渐亮起来。关灯时，情况相反，SCR导通角随C2放电，C2的端电压将慢慢你地降低而减小。灯泡也就慢慢地熄灭。
