触摸式多通道电子开关(CD4017、CD4511、CD4518)
该触摸式电子开关结构简单，工作可靠，采用通用性数字集成电路，造价低廉。它有20个通道供选用，电路中配有两位数字显示器供通道显示，电路组成如图所示。电路由触摸信号输入电路、控制脉冲形成电路、通道选择电路和通道译码与显示电路组成。触摸信号输入电路由晶体管开关电路VT1组成：

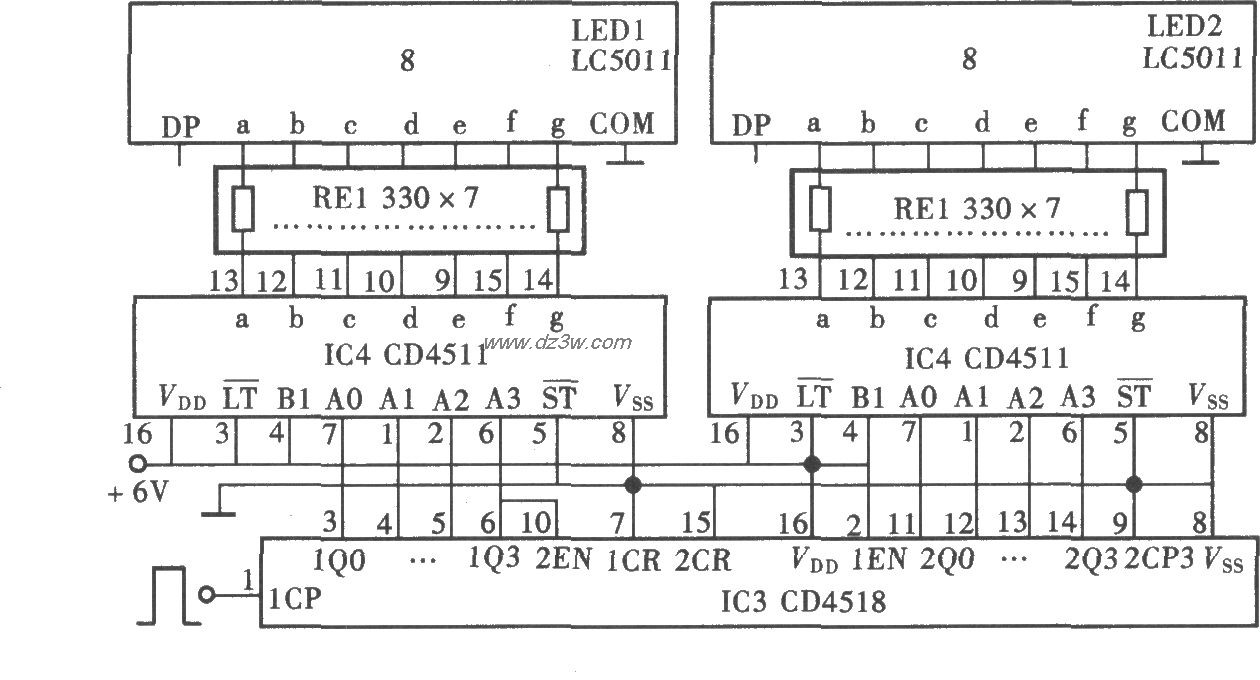

通道译码与数码显示电路：
