RCV420构成的具有输入过载保护的4～20mA电流环路接收器

📅 发布时间：2013-10-06 04:00 👁️ 浏览：1 🏷️ 标签： RCV 420 20 mA

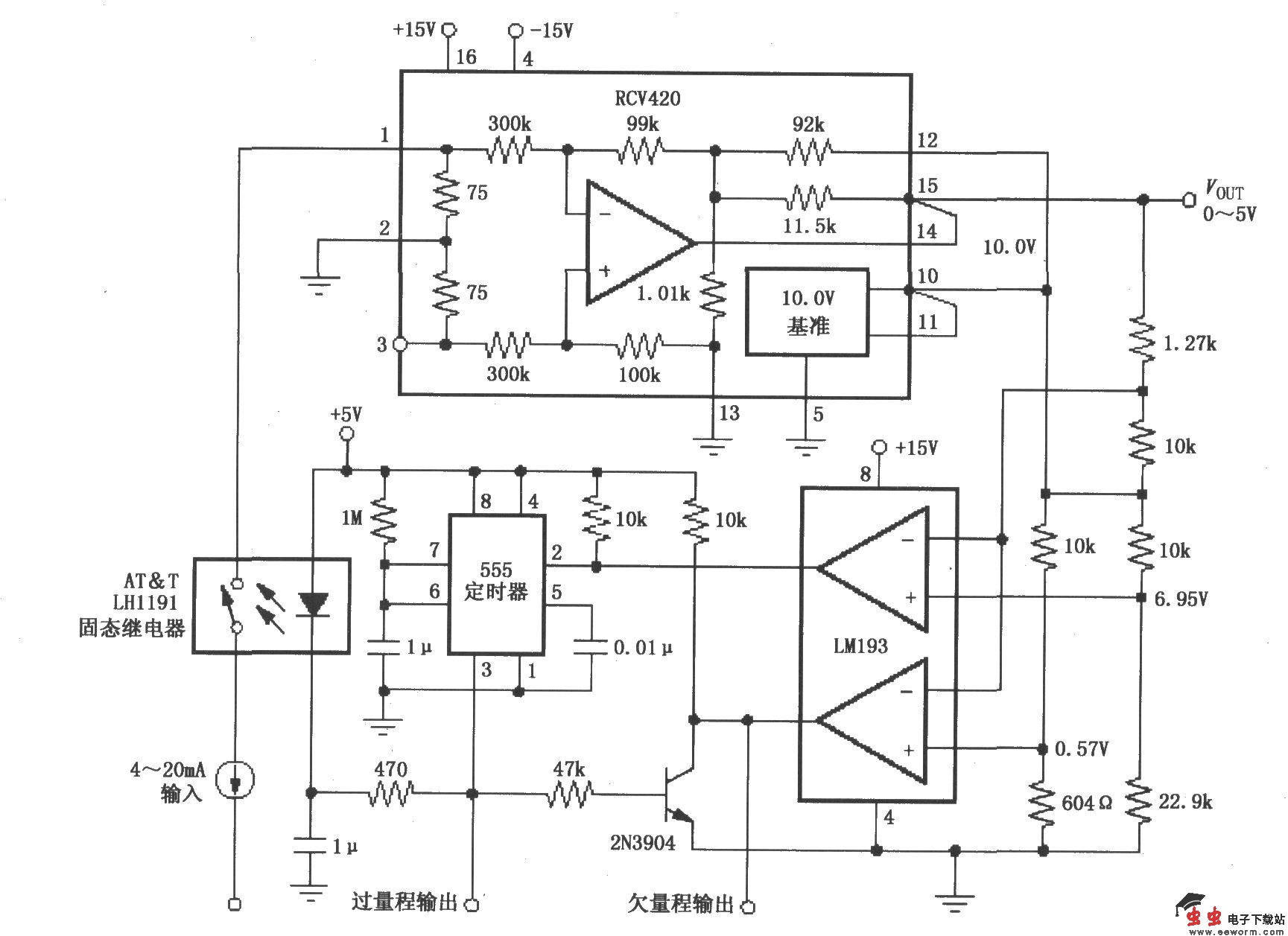

如图l所示，LM193是低电压、低失调双电压比较器，为军用级芯片，可采用LM293／LM393／LM2093工业级或商业级芯片完成电路构成。LM193双电压比较器接成窗口比较电路，检测输出电压VOUT，并提供欠量程输出。555定时器接成单稳态电路，由窗口比较电路触发产生过量程输出，同时控制固态继电器，接通或切断4～20mA输入。
