555组成晶振电路

📅 发布时间：2013-10-12 00:15 👁️ 浏览：26 🏷️ 标签： 555 晶振电路

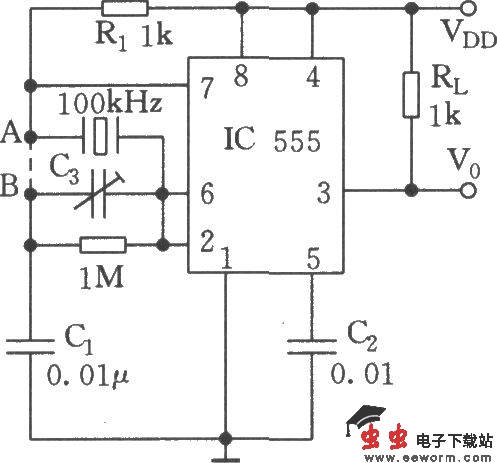

用555可组成稳定的石英晶体振荡电路。如图所示，将A、B两点短接或夹接一小电阻，则构成一无稳态多谐振荡器，其振荡频率为f=1．44／R1C1，选择R1C1使f接近于晶体的固有振荡频率，然后如图示接好，将使电路牵引至晶振频率或其谐波上振荡，若起振不好，可调节可变电容C3。若将时间常数RC增加N倍，则555的振荡频率为晶振频率的1／n。
